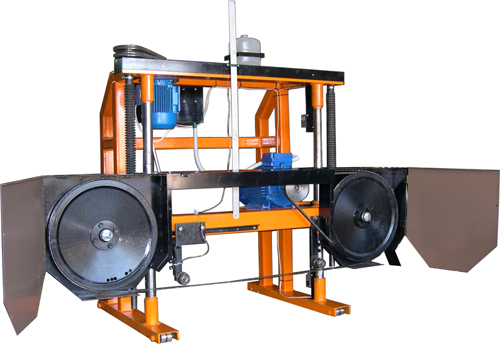

Конструкция ленточной пилорамы Лесник

Конструкция пилорамы Лесник

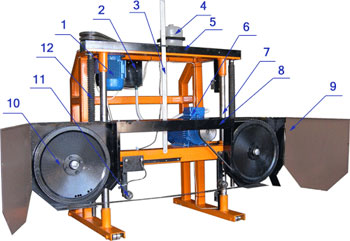

01. Электро двигатель подъема опускания пильной каретки.
02. Пульт управления станком.
03. Линейка металлическая.
04. Бачок для смазки пилы и роликов.
05. Цеппь.
06. Электро двигатель вращения пильных шкивов.
07. Направляющие вертикального перемещения каретки.
08. Пильная каретка.
09. Защитный кожух пильных шкивов.
10. Шкив.
11. Ролик.
12. Ходовой винт.

Рама перемещается оператором вручную или посредством (Автохода если установлен) по рельсовому пути. На рельсах при помощи специальных зажимов и упоров устанавливается бревно.

Пильная каретка электроприводом перемещается и устанавливается на необходимый размер доски. Размер устанавливается по обычной линейке (или же Электронной линейке если установлена).

Распиловка осуществляется путем перемещения станка по рельсовому пути вдоль бревна.
